Wärmepumpen Abdeckung XL Air mit integrierter Pflanzwanne – optimierte Luftumströmung für maximale Betriebseffizienz
Ihre Vorteile mit der Wärmepumpenabdeckung XL Air
Optimierte Luftumströmung der Wärmepumpe ohne Leistungs- oder COP-Verlust
Robuste Metallverkleidung für Wärmepumpen im Außenbereich
Reduzierte Schallemissionen der Wärmepumpe
Integrierte Pflanzwanne zur optischen Verkleidung der Außeneinheit
Wetterfest, UV-beständig und langlebig

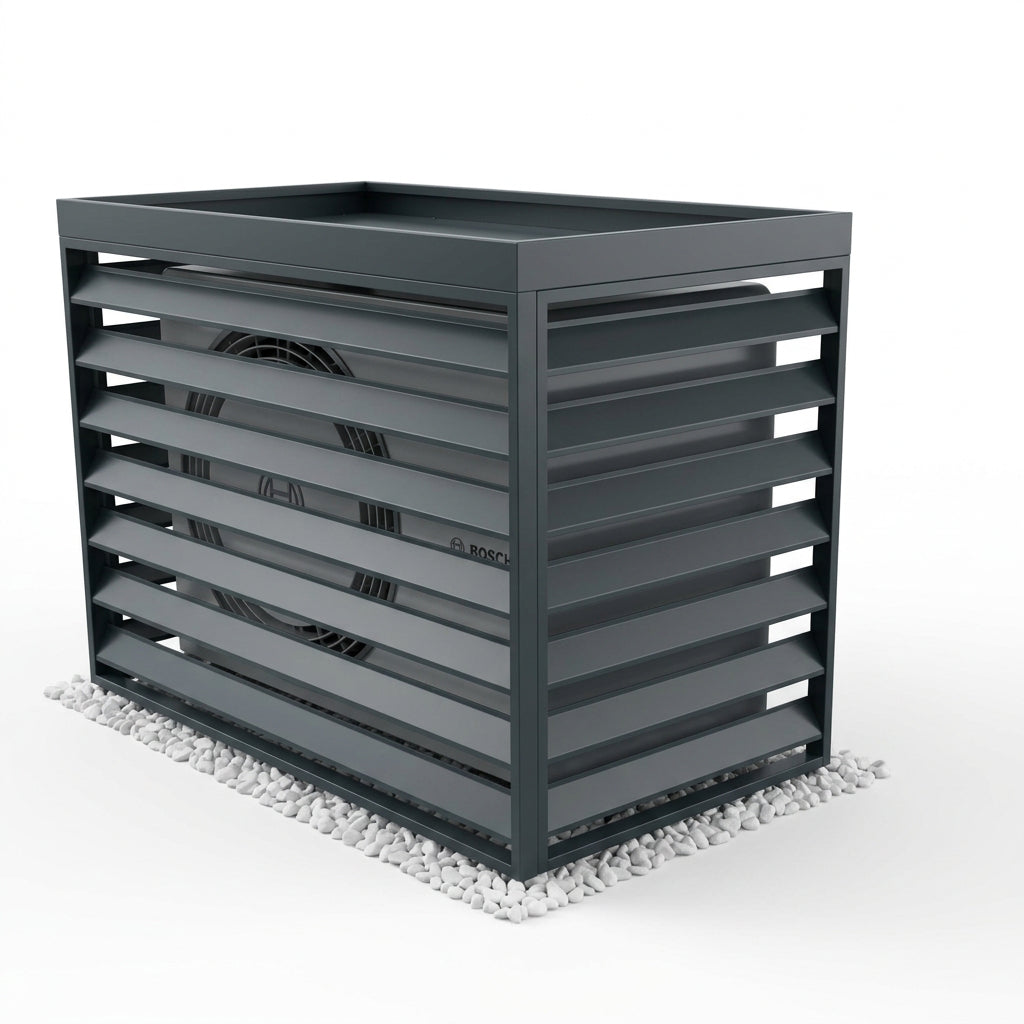

Wärmepumpen-Verkleidung mit strömungsoptimiertem Lamellendesign
Die Wärmepumpen Abdeckung XL wurde speziell für die Anforderungen moderner, leistungsstarker Wärmepumpen entwickelt.
Durch ihre Lamellengeometrie mit vergrößertem Neigungswinkel und erweitertem Lamellenabstand gewährleistet die Wärmepumpen Abdeckung eine optimale Umströmung der Außeneinheit.
Dies reduziert aerodynamische Widerstände und verhindert Leistungseinbußen durch Wärmestaus.
Die Wärmepumpen Abdeckung kombiniert funktionale Schutztechnik mit einem ansprechenden Design.
Durch die integrierte Pflanzwanne lässt sich die Wärmepumpe harmonisch in die Umgebung integrieren, ohne die technische Funktion zu beeinträchtigen.
Technische Merkmale der Wärmepumpenabdeckung für optimale Luftzirkulation
Optimierte Luftzirkulation
Das spezielle Lamellendesign erlaubt eine ungehinderte Luftführung im Ansaug- und Ausblasbereich.
Die vergrößerten Lamellenabstände sichern einen gleichmäßigen Volumenstrom und gewährleisten eine effiziente Wärmeübertragung – auch bei Volllastbetrieb.
Schutzgehäuse für Wärmepumpen – wetterfest & stabil
Robuste Metallausführung
Gefertigt aus hochwertigem, pulverbeschichtetem Stahlblech mit hoher Formstabilität.
Schützt die Außeneinheit vor Witterungseinflüssen wie Niederschlag, Schnee, Hagel, Winddruck sowie mechanischen Belastungen durch Fremdkörper.
Akustische Optimierung & Schallschutz für Wärmepumpen
Die massive Metallkonstruktion reduziert Schallreflexionen und dämpft Betriebsgeräusche der Wärmepumpe.
Dies trägt zur Einhaltung der TA-Lärm-Grenzwerte in Wohngebieten bei.
Integrierte Pflanzwanne
Die abnehmbare Pflanzwanne ermöglicht eine optisch ansprechende Begrünung des Abdecksystems, ohne den Luftstrom zu beeinträchtigen.
Die Wanne ist mit einer Entwässerungsoption und stabiler Randverstärkung ausgestattet.
Montage und Befestigung
Vorbereitete Anschraubpunkte ermöglichen eine Befestigung an Wand oder Boden.
Die stabile Verschraubung erhöht die mechanische Festigkeit und dient zugleich als Diebstahlprävention.
Oberflächenbeschichtung
Korrosionsbeständige Farbbeschichtung in Anthrazit (RAL 7016), UV-stabil und wartungsarm.
Technische Daten der Wärmepumpenabdeckung XL
Merkmal
Wert Außenmaß 900 × 1300 × 750 mm (H × B × T)
Innenmaß 850 × 1220 × 710 mm (H × B × T)
Pflanzwannenhöhe 70 mm
Material Farbbeschichtetes Stahlblech
Gewicht ca. 25 kg
Farbe RAL 7016 Anthrazit, matt
Befestigung Wand- oder Bodenmontage, optional
Kompatibilität der Wärmepumpenabdeckung mit gängigen Wärmepumpen
Diese Abdeckung ist geeignet für viele gängige Außeneinheiten:
Bosch Compress 5800i AW
Bosch Compress / Comtess CS 6800i AW

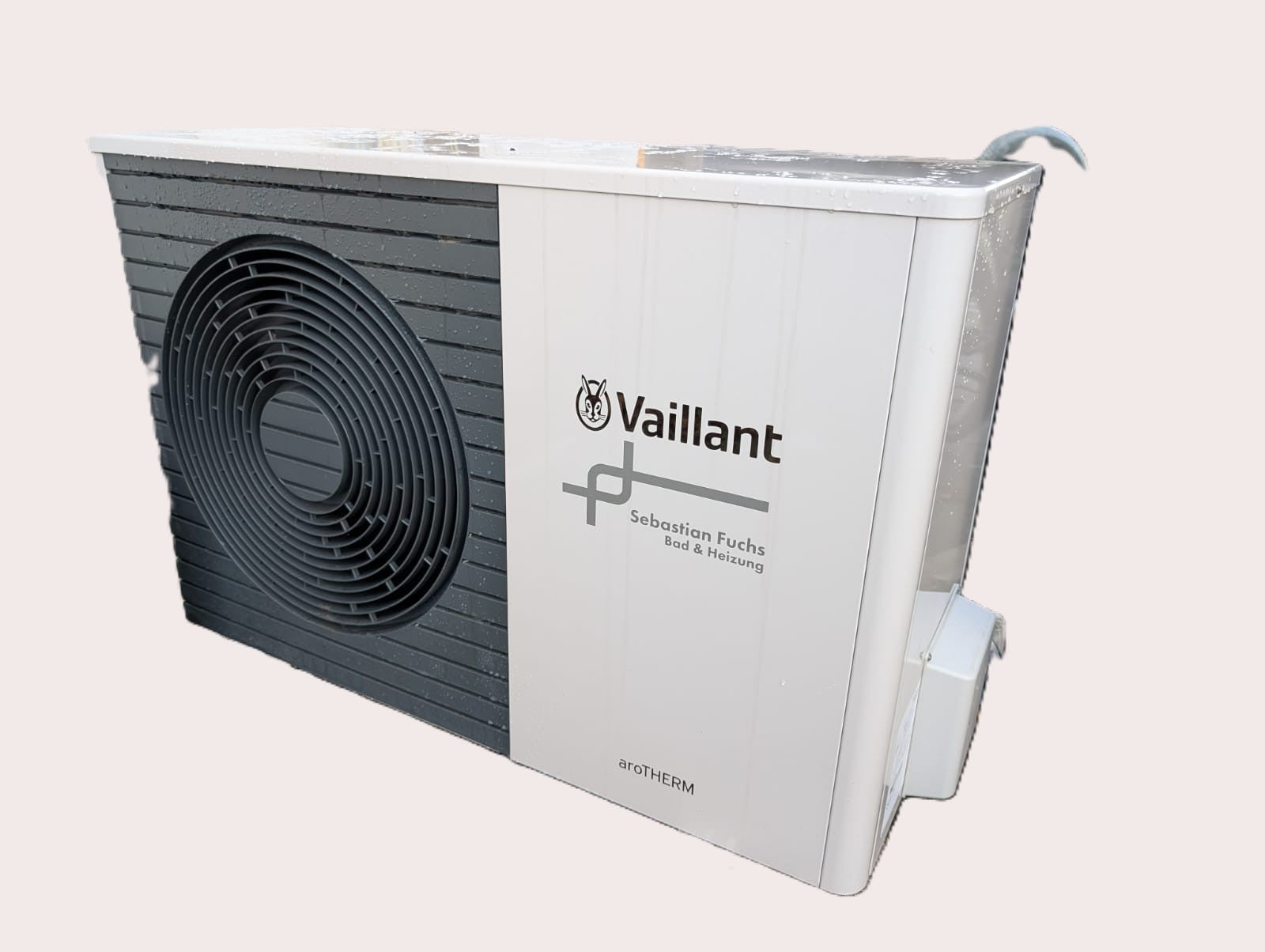

Vaillant aroTherm plus / aroTherm Split
Stiebel Eltron WPL 07–09 ACS Classic
Viessmann Vitocal 250-A
System-Vorteile
Verbesserte thermodynamische Umströmung durch geneigte Lamellen
Reduzierte Schallemission durch massive Bauweise
Mechanischer Schutz gegen Schlag-, Stoß- und Witterungseinflüsse
Optische Integration durch integrierte Pflanzwanne
Erhöhte Betriebssicherheit durch feste Verankerung
Energieeffizienzsteigerung durch stabile Umgebungstemperaturführung
Logistik und Lieferung
Versand erfolgt innerhalb von 5–7 Werktagen nach Speditionsfreigabe
Lieferung frei Bordsteinkante
Bitte prüfen Sie die Ware bei Anlieferung auf Transportschäden und dokumentieren Sie eventuelle Abweichungen im Lieferschein
Abladehilfe wird empfohlen
Anwendungsumfeld
Die Wärmepumpen Abdeckung XL Air ist für den Einsatz in privaten, gewerblichen und industriellen Außenbereichen geeignet.
Sie gewährleistet eine erhöhte Betriebssicherheit und eine verlängerte Lebensdauer der Außeneinheit, insbesondere bei exponierten Aufstellorten.
Hinweis zur Diebstahlsicherung
Zur mechanischen Absicherung der Wärmepumpe wird der Einsatz von Abreißmuttern an den Befestigungspunkten empfohlen.
Dies verhindert unbefugtes Entfernen der Einheit.
zur passenden Zuleitungsabdeckung für die Bosch Wärmepumpe, in silber oder anthrazit
FAQ
Ist die Lamellenabdeckung nicht zu dicht und behindert den Luftaustritt der Wärmepumpe?
Technische Einordnung
Die auf den Produktbildern dargestellte Lamellenabdeckung ist nicht als geschlossene Verkleidung, sondern als strömungsoptimierte Umlenkung des Fortluftstroms ausgelegt. Maßgeblich ist dabei nicht die optische Offenheit, sondern der wirksame freie Querschnitt in Strömungsrichtung.
1. Ausreichender freier Querschnitt
Die Lamellengeometrie weist einen geometrisch freien Querschnitt von ca. 70 % auf.
Dieser Wert liegt deutlich über dem, was bei Schutzgittern, Lochblechen oder Designverkleidungen üblich ist.
Die Öffnungen sind großflächig und gleichmäßig, ohne feine Schlitze oder Lochstrukturen.
➡️ Keine relevante Einengung des Luftstroms.
2. Günstige Strömungsführung statt Strömungsblockade
Die Lamellen sind parallel und sauber ausgerichtet, ohne querliegende Stege.
Die Lamellentiefe ermöglicht eine ruhige Umlenkung des Luftstroms nach oben.
Es entstehen keine abrupte Umlenkung, keine Wirbelzonen und kein Staudruck.
➡️ Der Luftstrom wird geführt, nicht gestaut.
3. Geringer zusätzlicher Druckverlust
Auf Basis der Lamellengeometrie und vergleichbarer Anwendungen:
zusätzlicher Druckverlust: nur wenige Pascal
keine relevante Erhöhung der Ventilatordrehzahl
keine messbare Auswirkung auf COP oder Leistungszahl
➡️ Die Wärmepumpe arbeitet weiterhin im vorgesehenen Betriebspunkt.
4. Akustisch unkritische Ausführung
Große Öffnungen verhindern Strömungsgeräusche
Keine scharfen Kanten oder engmaschigen Strukturen
Kein Pfeifen, kein Tonaufbau
➡️ Akustisch deutlich günstiger als Lochblech oder Gitterlösungen.
5. Vergleich zu problematischen Lösungen
Im Vergleich zu häufig kritischen Abdeckungen:
| Lösung |
Bewertung |
| Lochblech / Gitter |
hoher Widerstand, Geräuschrisiko |
| enge Designverkleidung |
Rezirkulationsgefahr |
| massive Frontblende |
unzulässig |
| diese Lamellenabdeckung |
strömungstechnisch geeignet |
Zusammenfassendes Fazit
Die Lamellenabdeckung ist ideal offen, um den erforderlichen Luftvolumenstrom der Bosch Compress 5800 sicher abzuführen.
Die Wärmepumpen Abdeckung sorgt für eine kontrollierte Luftführung bei gleichzeitigem Schutz und reduzierter Rezirkulationsgefahr.
